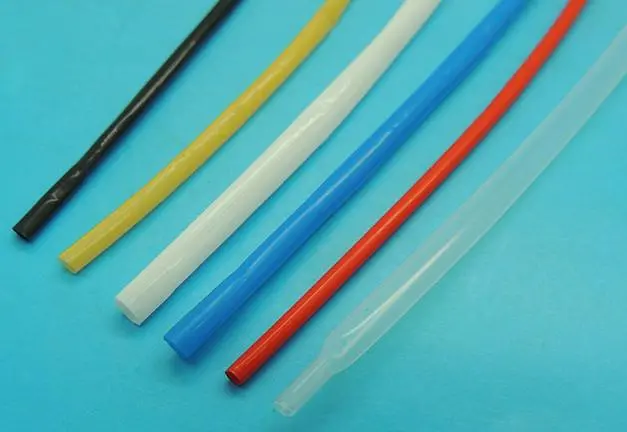

PTFE Isıyla Daralan Boru
SBD-PTFE-HST
Model numarası: SBD-PTFE-HST
Çalışma Sıcaklığı: -65°C ~ 260°C
Büzülme sıcaklığı: > 350°C
Küçültme oranı: 1,7:1 / 4:1
Yapı
PTFE ısıyla büzüşen boruya ithal politetrafloroetilen (PTFE) uygulanır. PTFE ısıyla büzüşen boru mükemmel kimyasal dirence, ısı direncine, hava koşullarına ve korozyon direncine sahiptir. Mükemmel sertliğe ve şeffaflığa sahiptir. RoHS ve Reach uyumludur.
Kullanım
Yaygın olarak elektrik, bilgisayar, elektro termal, havacılık, askeri ve telekomünikasyon vb. alanlarda kullanılır.
Mini transformatör, özel sensör, yapay kan damarı.
Şartname
Erime | ≥450°C |
Dielektrik Sabiti (*)50HZ | ASTM D 792, 2,1g/cm |
Sertlik | 85 |
Bakır Korozyonu | ASTM D2671 B, Korozyon Yok |
Antibiyotik Özelliği, Erozyona Direnç Özelliği | Harika |
Dayanıklılık (Katlama, Bükme, Yırtma vb.) | Harika |
Çekme Dayanımı MPA (KGF/cm) | IEC 811-1, 19Mpa |
Yanıcılık | ASTM D2671, Selfguinesh |
Arıza Dayanımı | VDE 0303 bölüm2, 26KV/mm |
Dış görünüş | Pürüzsüz, Görünür Kürk ve Kusur Yok, Kirlilik Yok |
Uzama | IEC 811-1-1, %200 |
Rezistans | ASTM D2671 A, Aşınmaya Dayanıklı, Anti-asit ve Anti-virüs, Korona Deşarjı, Solvent Direnci vb. |
Çevre | İnsana ve Çevreye Zararlı Değildir |
Boyut
PTFE ısıyla büzüşen boru özellikleri (1,7:1)
Boyut(mm) | Küçülmeden önce | Küçüldükten sonra | İnce duvar | Kalın duvar | ||
İç Çap (mm) | İç Çap (mm) | Küçülmeden önce (mm) | Küçüldükten sonra (mm) | Küçülmeden önce (mm) | Küçüldükten sonra (mm) | |
Φ0,5 | 0,5±0,2 | ≤0,30 | 0,10±0,05 | 0,15±0,05 | 0,12±0,03 | 0,18±0,03 |
φ1,0 | 1,0±0,2 | ≤0,60 | 0,10±0,05 | 0,15±0,05 | 0,12±0,03 | 0,18±0,03 |
φ1,2 | 1,2±0,2 | ≤0,70 | 0,10±0,05 | 0,15±0,05 | 0,13±0,03 | 0,20±0,03 |
φ1,5 | 1,5±0,2 | ≤0,90 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2,0 | 2,0±0,2 | ≤1,30 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2,2 | 2,2±0,2 | ≤1,40 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2,5 | 2,5±0,2 | ≤1,50 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2,7 | 2,7±0,2 | ≤1,60 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ3,0 | 3,0±0,2 | ≤1,80 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ3,5 | 3,5±0,2 | ≤2,0 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ3,8 | 3,8±0,2 | ≤2,2 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ4,0 | 4,0±0,3 | ≤2,5 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ4,5 | 4,5±0,3 | ≤2,7 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ4,8 | 4,8±0,3 | ≤2,9 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ5,0 | 5,0±0,3 | ≤3,0 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ6,0 | 6,0±0,3 | ≤3,6 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,35±0,05 |
φ6,5 | 6,5±0,3 | ≤4,0 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,35±0,05 |
φ7,0 | 7,0±0,3 | ≤4,2 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,35±0,05 |
φ8,0 | 8,0±0,3 | ≤4,8 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
φ9,4 | 9,4±0,3 | ≤5,0 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ10 | 10±0,3 | ≤5,8 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ11 | 11±0,3 | ≤6,8 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ12 | 12±0,3 | ≤7,1 | 0,20±0,05 | 0,35±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ12,7 | 12,7±0,3 | ≤7,5 | 0,2±0,05 | 0,35±0,05 | 0,24±0,05 | 0,38±0,05 |
PTFE ısıyla büzüşen boru özellikleri (4:1)
Boyut(mm) | Küçülmeden Önce (mm) | Küçülmeden önce (mm) | Küçüldükten sonra (mm) | Küçüldükten sonra (mm) |
İç çap | Ortalama İnce Duvar | İç çap | Duvar kalınlığı | |
φ1,5 | 1,5±0,5 | 0,07±0,04 | ≤0,40 | 0,25±0,05 |
φ2,0 | 2,0±0,6 | 0,07±0,04 | ≤0,50 | 0,25±0,05 |
φ2,5 | 2,5±0,6 | 0,07±0,04 | ≤0,50 | 0,25±0,05 |
φ3,0 | 3,0±0,6 | 0,07±0,04 | ≤0,70 | 0,25±0,05 |
φ3,5 | 3,5±0,6 | 0,07±0,04 | ≤0,80 | 0,25±0,05 |
φ4,0 | 4,0±0,6 | 0,07±0,05 | ≤1,00 | 0,25±0,05 |
φ4,5 | 4,5±0,6 | 0,07±0,05 | ≤1,20 | 0,30±0,05 |
φ5,0 | 5,0±0,6 | 0,07±0,05 | ≤1,30 | 0,30±0,05 |
φ6,0 | 6,0±0,6 | 0,10±0,05 | ≤1,50 | 0,30±0,05 |
φ8,0 | 8,0±0,6 | 0,10±0,05 | ≤2,0 | 0,35±0,05 |
φ9,0 | 9,4±0,6 | 0,10±0,05 | ≤2,4 | 0,35±0,05 |
